40HX显卡改散热【上】

选择字号： 超大 标准 发布时间：2025年12月10日 | 作者：admin | 0个评论 | 255人浏览

本文作者：相信鹤    转自40HX吧

1.前期准备：

因为内容比较多所以边做边写，被吧主带入黑坑了 。
很多人对40hx散热并不满意所以我们从根本上出发了解40hx和散热相关的内容已经改散热需要的一些准备免得交智商税。
40hx散热不好的本质是散热铝片规模太小，热管其实真还好，他就这么大铝片你就是多加几根热管也不会起太大用（尝试买了一个五热管53*53的散热器 好像是hd5850的）效果和原本的没有太大差距甚至是加了三风扇。对加个风扇效果也一样，本质是散热铝片的问题。真要改建议搞个大点的那种 ，然后还能帮mos一块散热那种。

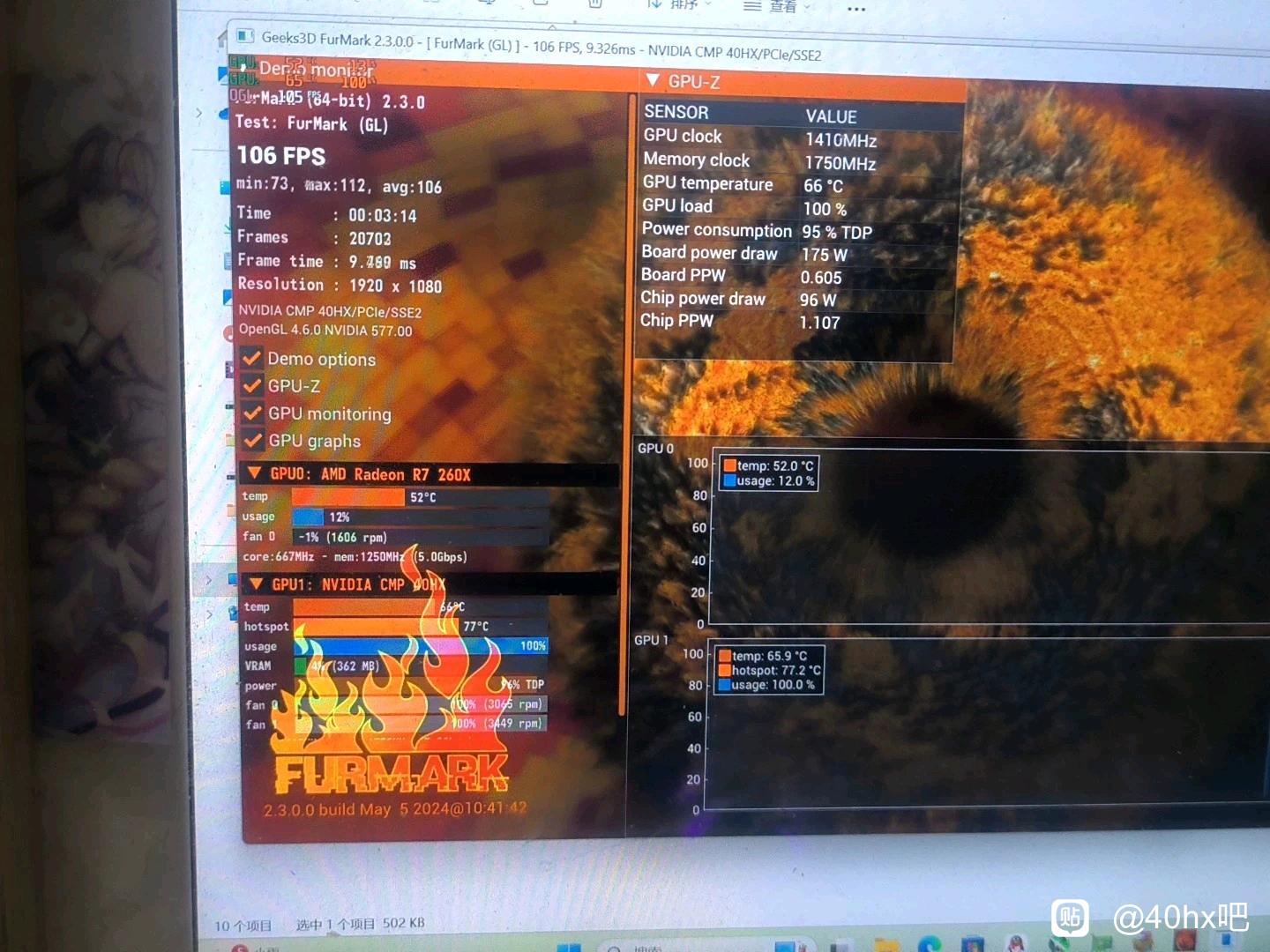

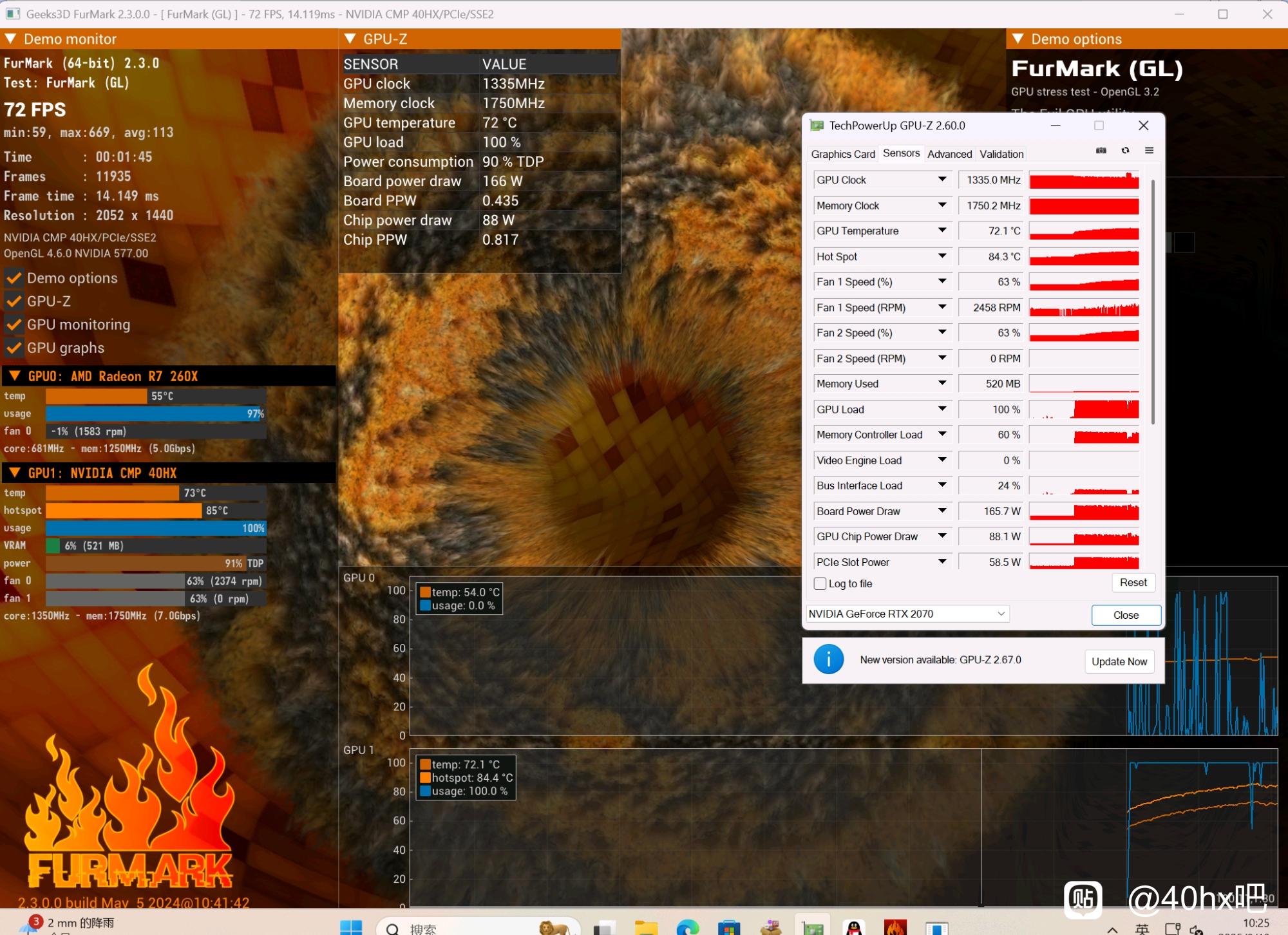

其一说到这里那就尝试不改散热 ，其实能做的也就换换散热垫换换硅脂。但是其实这里有个特殊的手法可以提高降温效率，那就是把硅脂涂一层薄薄的在散热器gpu接触那个地方，效果出奇的好。千万不要涂太多太厚，硅脂建议粘稠一点的，我用的7921。因为硅脂挤压会被压到旁边，gpu比较光滑，硅脂摩擦力小效果很差经常拆开硅脂都在旁边接触非常差。这个是全开的情况，如果用英伟达改功耗会更低。

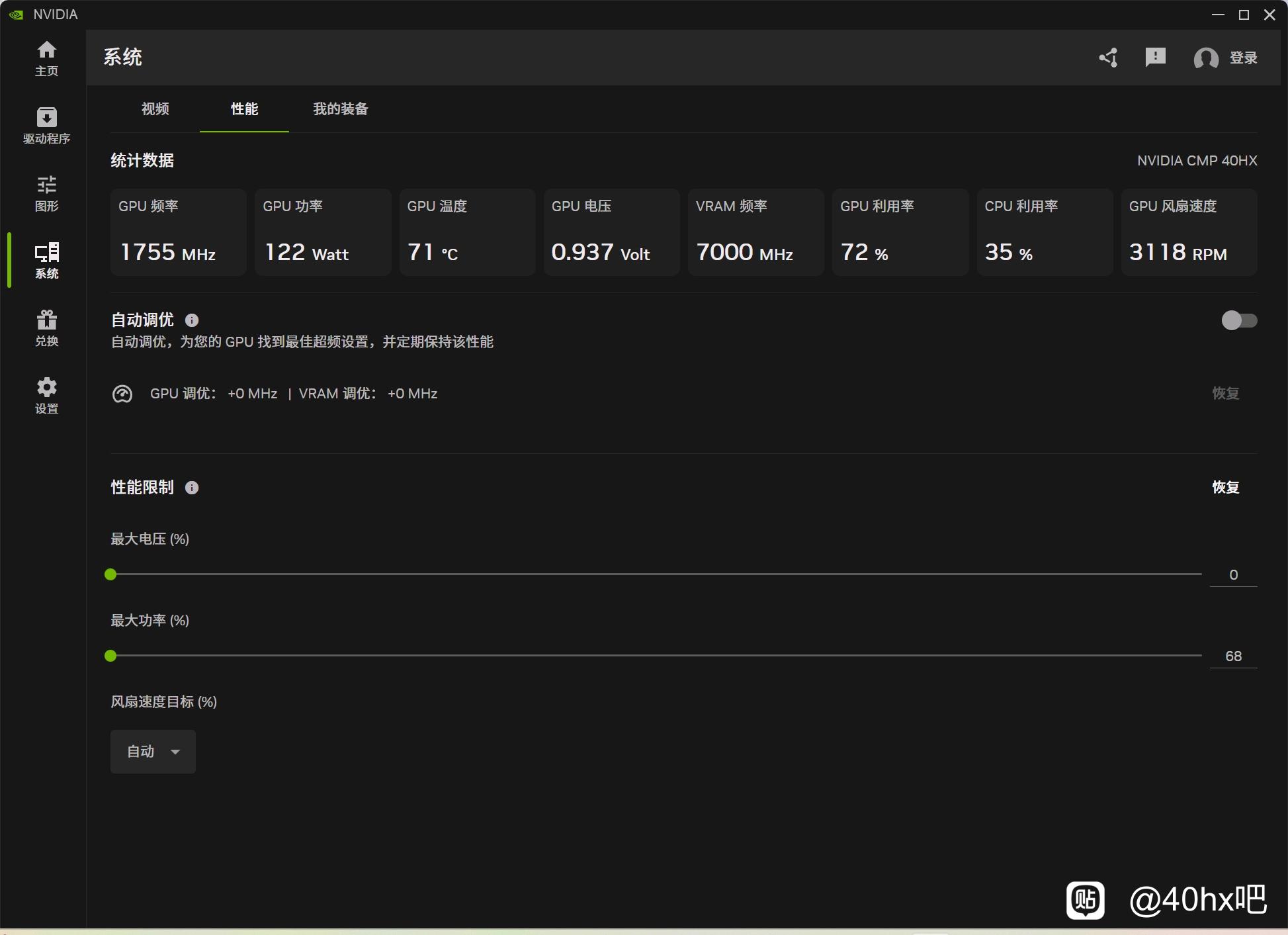

很多人不知道怎么改功耗实际上双击右下角英伟达绿色图标面板就会出来，然后我们可以把功耗降到设定的最低一般是百分之60或者百分之68，因为是英伟达自带的所以开机即可使用不需要额外的软件。风扇也可以自己调说实话他这温控也是一坨，嫌热直接拉满就好。

其二 准备改散热的一定要了解40hx的构造
。这里说明下40hx的两个插口非常重要，插错容易一套带走。 一个是小6pin插口插风扇的，华硕不知道抽的什么风他家的接口有小7pin 6pin 4pin 反正就是怎么特别怎么来，然后看了半天黄线才是供电，这个回头再细说。关键点是第二个小4pin插口，我们会发现他是用两根线接了个插头作为灯光使用的。经过我实验发现，他其实是个小4pin风扇插口，而且无论是启停还是温控都毫无问题，只不过偷懒改造成两根线灯光了。顺便5v3针argb灯千万不要插这两个接口，会短路 （我没有仪器细测但是带得动技嘉这个三风扇应该是12v），回头细说灯光问题。不过这意味着想改风扇的不需要再去买什么转接线，用小4pin接口直接插即可。（当然你们不要跑商贩底下说我怕被人找麻烦）
泼个冷水想改散热必备热风枪，比角磨机还必要，想好再买。然后我测试了下多多买那种十来块二档能到600带喷口的够用，切记注意安全，没手活不要尝试。

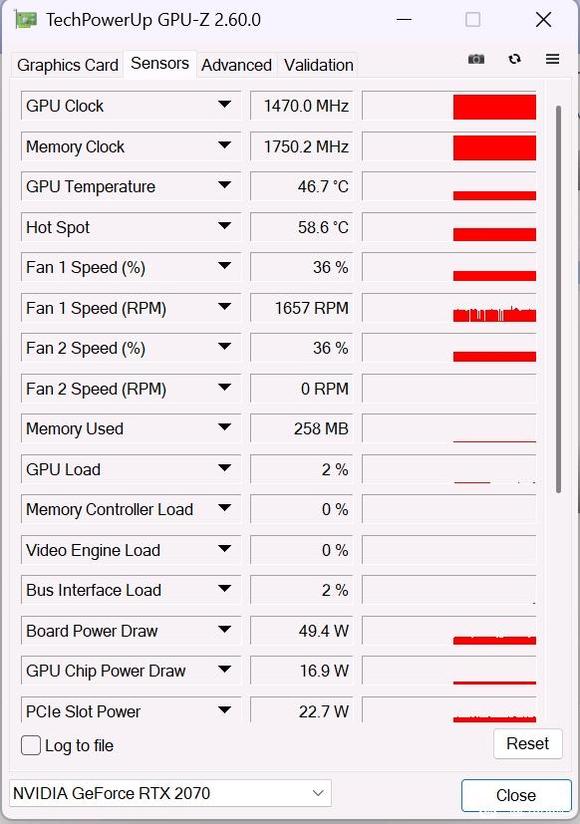

此贴仅给吧友学习使用。图上测试小4pin直接插显卡pcb测试结果。随温度上升转速提高，并且也有启停。

显存散热垫应该是2.0mm
mos散热垫用1.5mm 基本上是这个数据

2.散热与灯光篇：

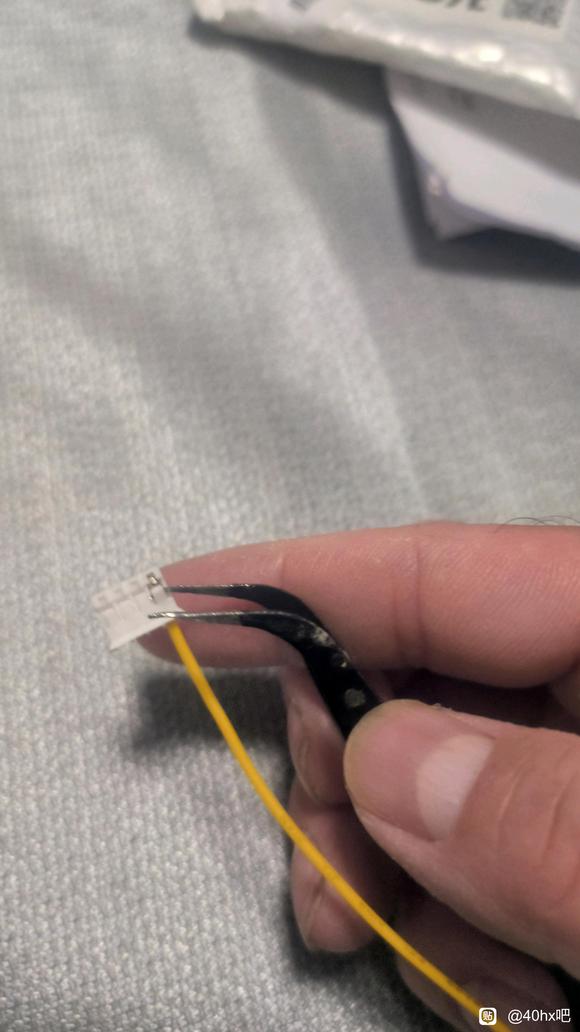

一把镊子即可改造全世界

无论是风扇还是灯光各种转接线只需要知道线序定义 通过镊子这样一挑就可以拔出来。
我们需要了解接头一般有两种 公头里面是洞 母头里面是针

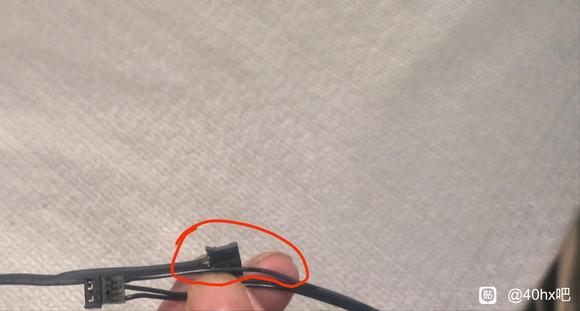

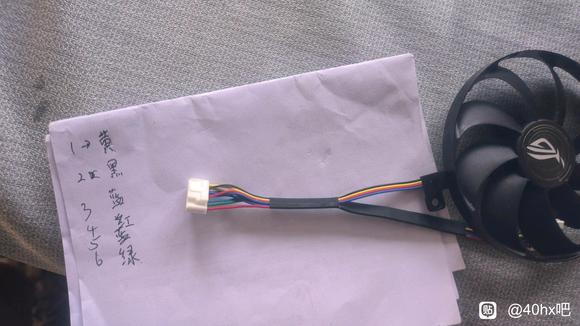

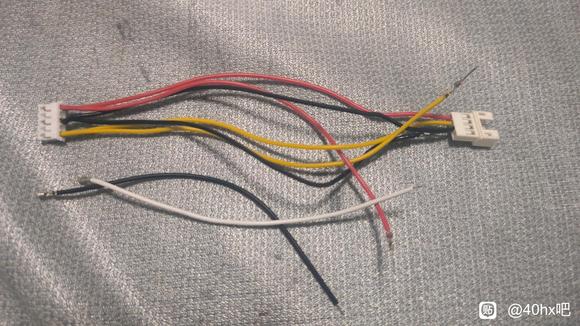

接下来我们要了解40hx小6pin和华硕其他的小7pin区别纸上的是通过对比线得出来的颜色线序（有错请指出） 然后这个风扇是之前弄了个散热器多出来的7pin风扇

如果要改成6pin只需要把这个红色线并入上面去。不过说实话这样搞有点晕。如果可以选我选普通的4pin直接插挺好。

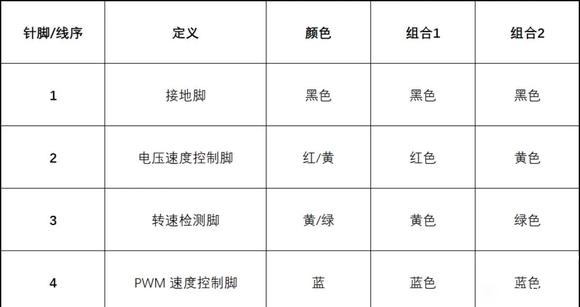

说一下小4pin的插口定义 地线 供电 测速 调控 不用颜色是因为厂商不同但是顺序一样。和6pin顺序不同别搞混。普通12v的4pin风扇基本上插上去都可以使用，40hx这个插口是可以温控启停前一篇已说明。

接下来来谈谈灯光的问题。
40hx上面虽然有灯 但是是普通的rgb灯只有两根线，所以这两个接口千万不要插argb灯即 5v3针或者12v4针，因为信号不同还有电压不同很可能一套直接带走 。你们真想要玩灯去买个几块钱的控制器真还可以。我从阿里巴巴叠券淘了个八块钱大的用着还行。

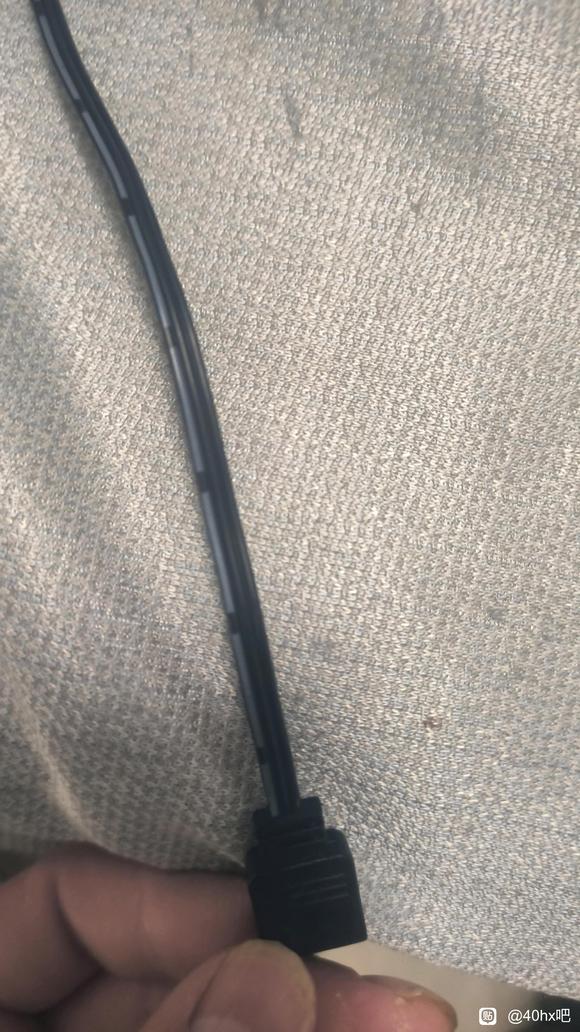

5v3针的供电是这个黑白相间的线，最简单的改法就是把针掏出来插上去但是存在安全隐患，最好是找个匹配的壳子用黑胶布。至于线可以随便找个哪个便宜的显卡转接线 三线是通用的区别是接口厂商搞得不一样。线序也是非常的简单 只要找到黑白相间的线对齐依次连接即可。

还有实在不会改可以自己买灯条，市面上有两种我建议买薄一点的用胶布好固定。

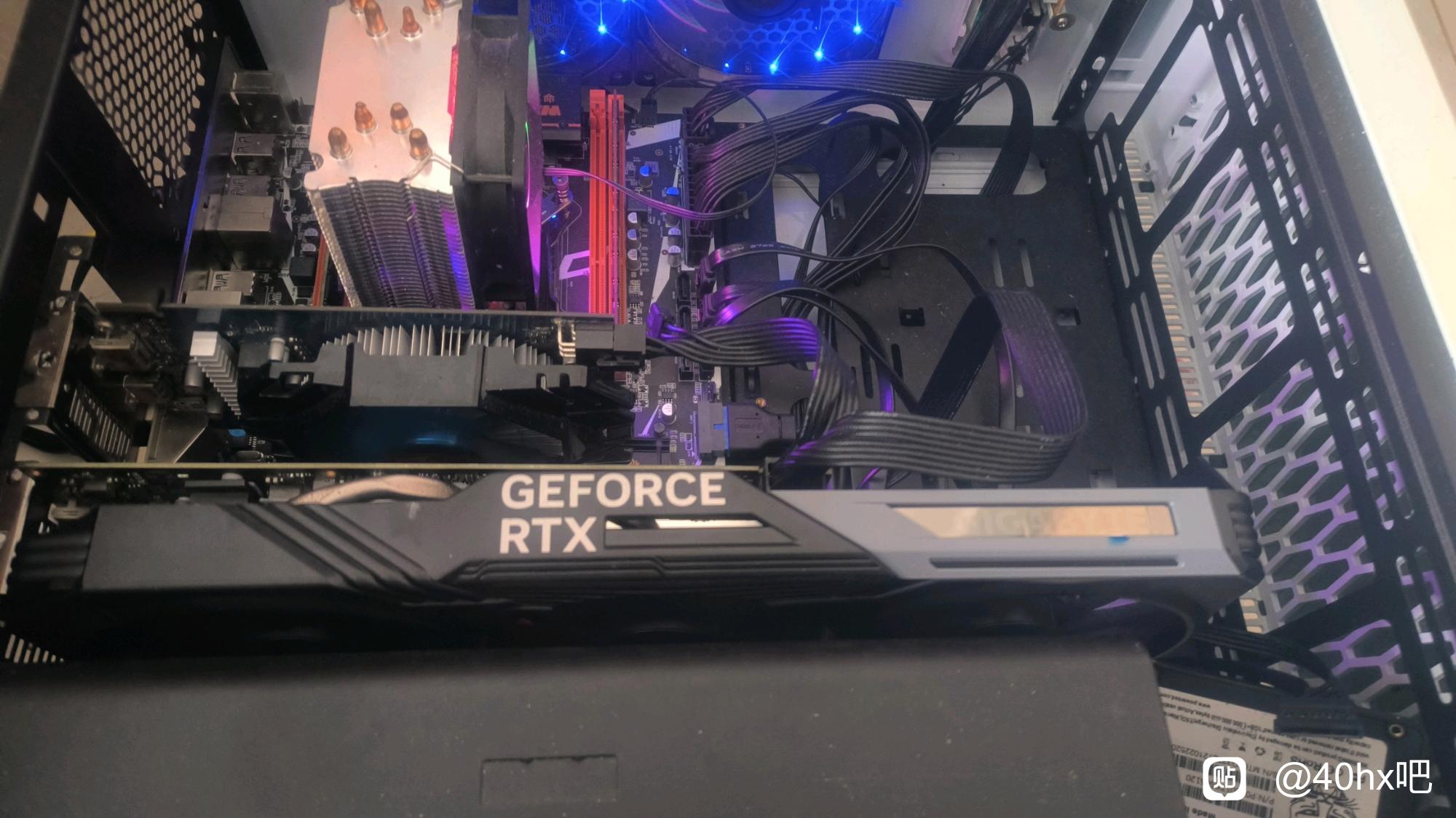

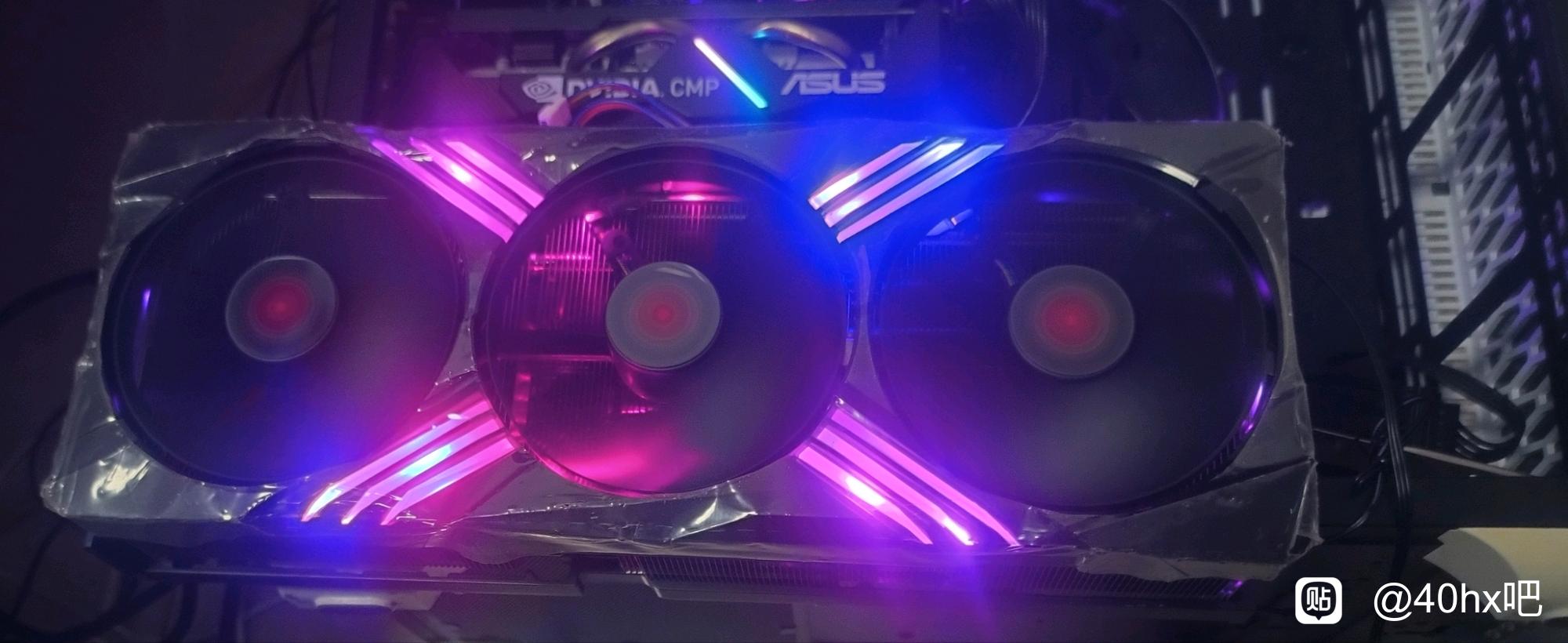

尝试给40hx神光同步

此贴仅供吧友学习。
会改的线材是真便宜，当然真不会就别折腾了，不过不建议买几十块一套的转接线比4090散热器还贵。有钱另说，还有不要跑商家底下说自己学就行。

3.散热器挑选篇

其实这东西你们看着就好适合手动能力强的玩家 。我会从自己看到的便宜的挑几个说明，有发展合适的也可以发上来。超过70的话不建议买都够买30hx了。
人靠衣装马靠鞍，买散热器和买衣服没啥区别 我买衣服好像也不喜欢买太贵的。
40hx的散热核心孔距为53x53 然而实际上我看了几款a卡的散热器写着54但是我量了是53 不懂是怎么量的也就是是能用。但是用起来最尴尬是均热板会嘎到电容 所以需要手动切除。
然后就是价格 明明只是2060的散热器卖的比4090的散热器还贵 太离谱了。
当然只需要酷炫的可以只买外壳风扇前两篇已经说过怎么改造十分的简单 。最好是挑4pin插头风扇即插即用。

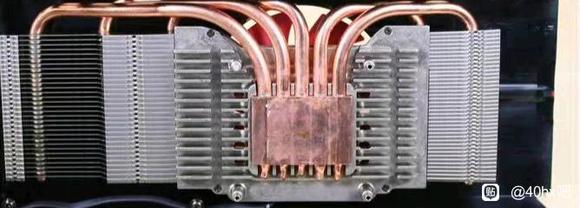

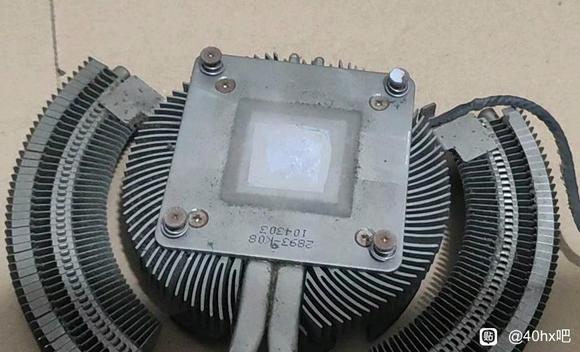

1.讯景hd5850五热管散热
别看五热管唬人实际上铝片规模很小。因为实测过所以换这个意义不大，他唯一的作用其实是便宜可以拆开做散热底座用。会改造可以把新的散热器往里面插。
所以没事不要买这类的毫无用处。

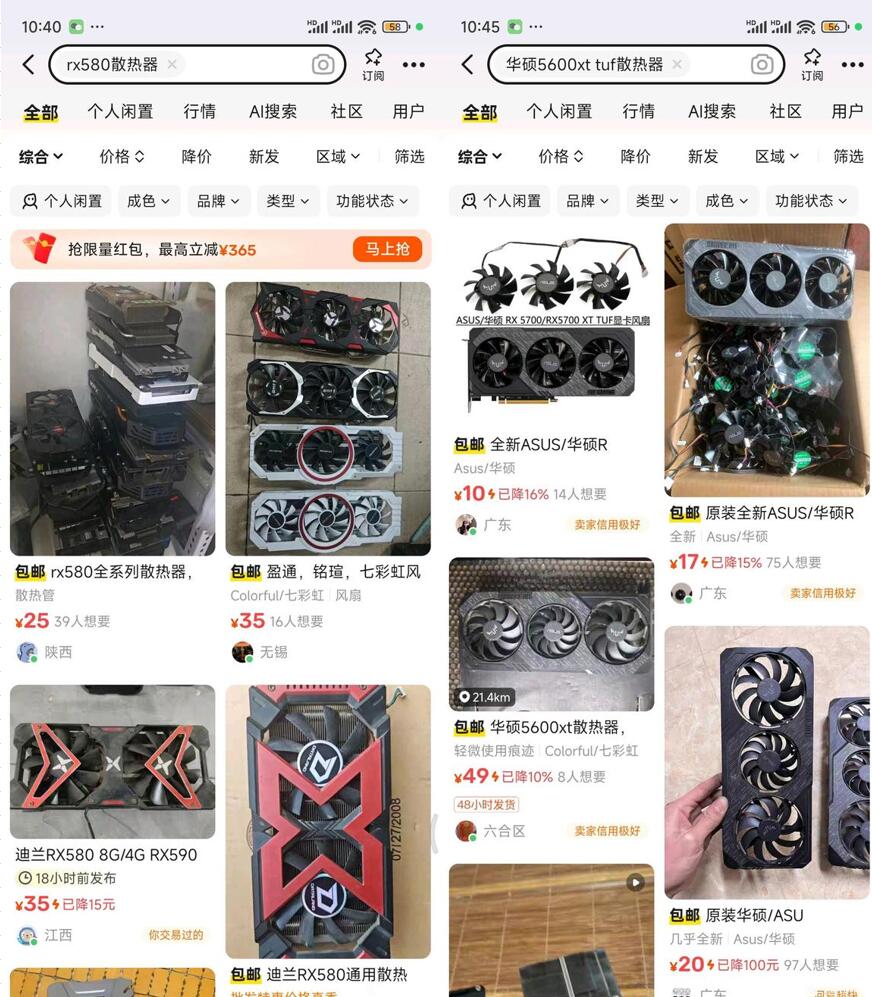

2. rx470 580这类散热器
因为他们的散热孔距基本上都是无缝衔接53x53
但是要注意的是要买就买三风扇大的一般价格在20-35左右。就不吐槽有一款散热铝片和40hx原来的一模一样。
贵了别买。不划算还要手动增加均热板高度或者切割。

3.华硕本家的猛禽 2060s 5600xt之类的
优点是自家的，缺点是贵。不过我之前搞了个便宜的还行就是需要自己垫一垫均热板然后切除一部分均热片。但是这个外壳会弄到电子原件所以弃了。
您想买三风扇的不要买支撑住太长的。
像这种联想带风扇还挺便宜的一套十几就是没啥灯光特效。

4.那要改就改最好的
接下来介绍现在比较廉价的几款4090 贵的说实话真没必要都差不多半价40hx了。

其一pny4090掌控者 这个有两款 其实也可以选择没有灯光的 因为灯条很便宜。
缺点是中框很大 背板螺丝是定在中框上的 这意味着你要搞不仅要垫高均热板还要切除中框一部分。要不然就得垫的特别高效果非常差。我是从一个个人卖家收的，主要45也确实便宜亏了就亏了就当给吧友避坑了。我拿去当摆件总行了吧

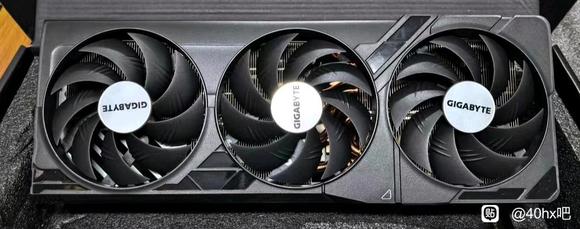

其二 技嘉风魔 应该是市面上标价最便宜的了。因为没啥灯光特效散热一般所以卖的很便宜 改造难度比另一款魔鹰差如果和魔鹰同价建议买魔鹰，因为核心比较靠左加上铝片很不舒服。

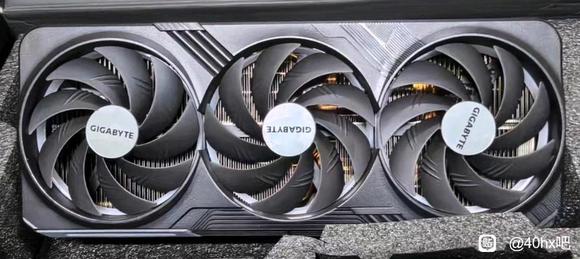

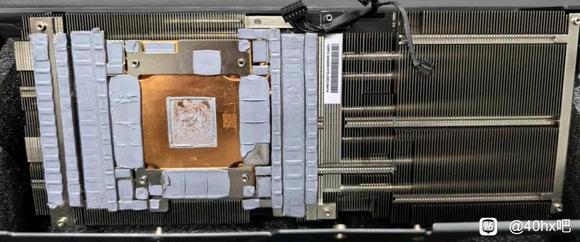

其三技嘉魔鹰
这款应该是改40hx性价比最高的了 不贵而且合适。最主要找到合适价格65以内都算可以接受。痛点是不知道技嘉吃的什么风，风扇灯是12v4针，logo是5v3针，纯搞心态。还有风扇需要4pin双公头反向自己转有兴趣可以参考上一篇。
这款我是已经拿到手了所以一些小技巧还是说明下。即使风扇单独拿出来插也是十分方便。改造拿到手和pny那款对比感觉容易很多只需要均热垫高稍微加工即可。
改造的其实可以用旧款的均热板拆下来最好是铜 我弄了铝的后悔了如果家里有报废的小散热器孔距53的可以焊下来用，闲鱼上大该十来块。其实上面一些散热器拆下来的也能用不要太长就行。
物尽其用 这上面的导热凝胶可以替换40hx的散热垫效果还不错，因为是可以自动揉变形不用担心厚度。

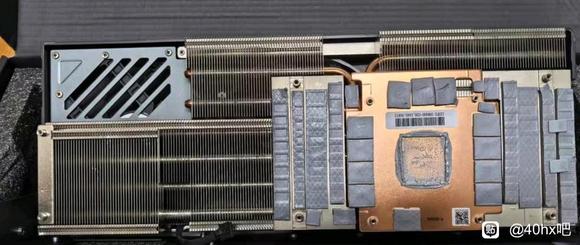

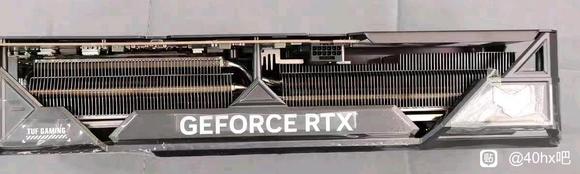

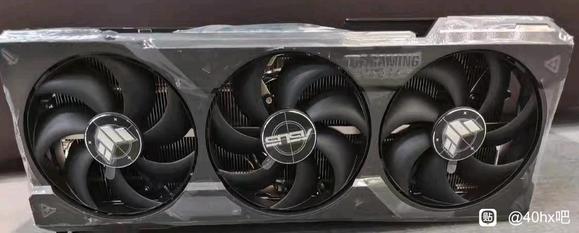

其四 华硕本家的4090tuf散热器有新旧两款
我发现闲鱼上要蹲太难了 反而多多上有卖这些的一般在70左右以内。
看了下新款的比较大厚实而且中空位置多。毕竟是华硕本家说不定有奇效。不过没买家里已经放了两了等一会有机会再谈。顺便好像风扇据说都是7pin的，前一篇已说明不如4pin好改。

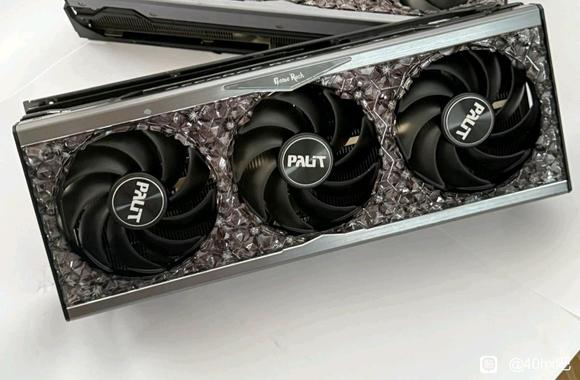

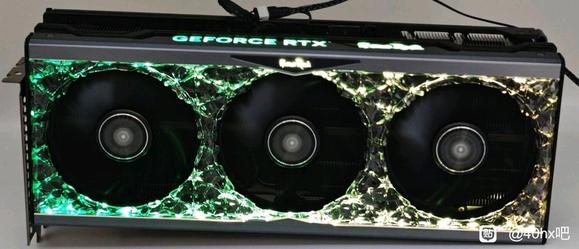

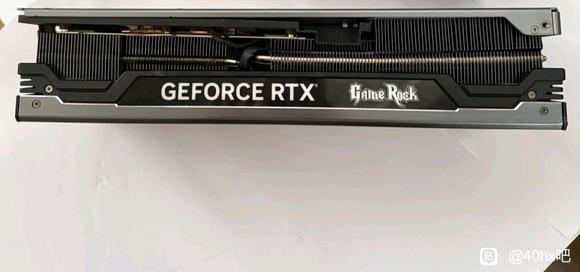

其四 同德碎钻4090
颜值最高的一款了，可以选择无灯款 灯条很便宜所以不需要额外去花更多钱。价格多多可以搞到70，靠蹲圈多多会弄个两件八折。当然也可以咸鱼多蹲一蹲越便宜越好。看了下这款其实要改造也还可以只要不是pny那种均热板太低中框太大的基本上都不错。风扇是4pin所以相当不错也可以直接拆面板去玩。

此贴仅供吧友娱乐
还有其他的诸如索泰的 微星魔龙，还有技嘉雪鹰大概80多
像技嘉什么的超级雕 超龙什么的都跑去150到200去了，如果不是收藏不建议搞这种。

未完待续~
