40HX显卡改散热【下】

选择字号：超大标准发布时间：2025年12月10日 | 作者：admin | 0个评论 | 200人浏览

本文作者：相信鹤转自40HX吧

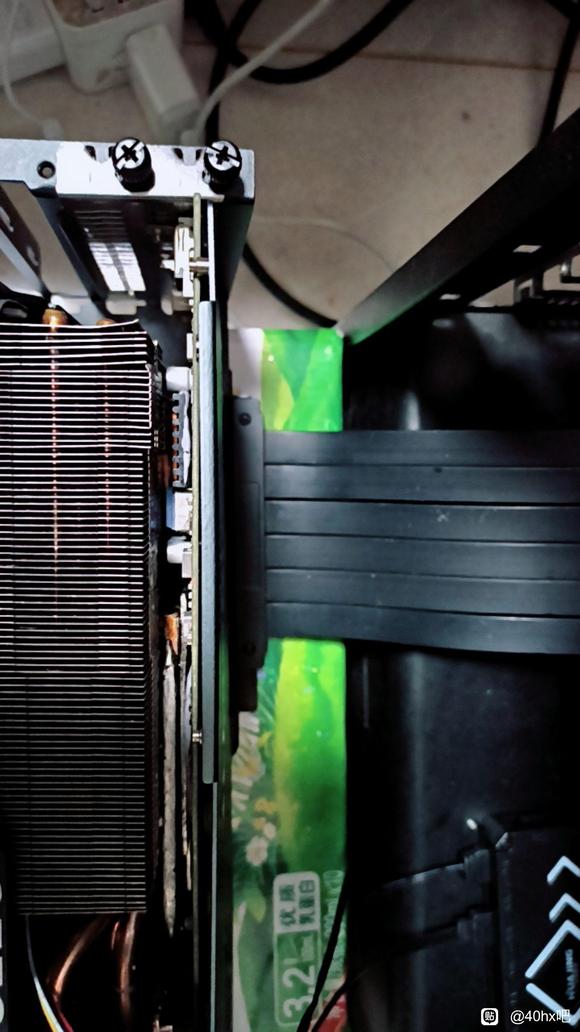

前几篇都说了理论上的，所以一直在实践捡垃圾总算弄到一套不错的原材料。距离完美改造还差一点漏了点屁股不过散热效果还不错就懒得在移动了。

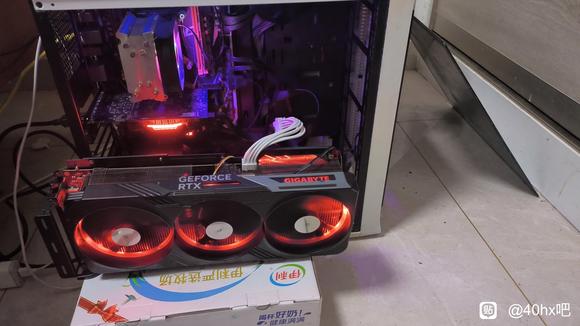

我这个散热器是4090魔鹰，等下说一下改造最难的两个点一个是切铝片，一个是均热板。改造有风险需要自己提前做好防护。

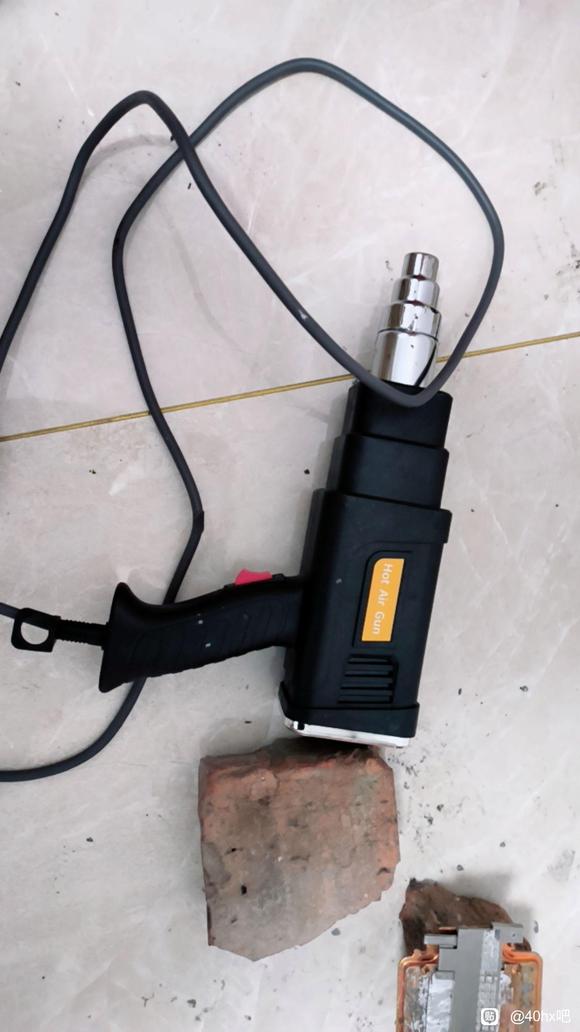

先说明具体需要的工具，热风枪，水口钳，刻刀（角磨机其实非必要可以不用）楼下会具体说使用技巧，因为我都是挑简单便宜的工具以适合普通人，争取一套散热器加工具在百元左右。

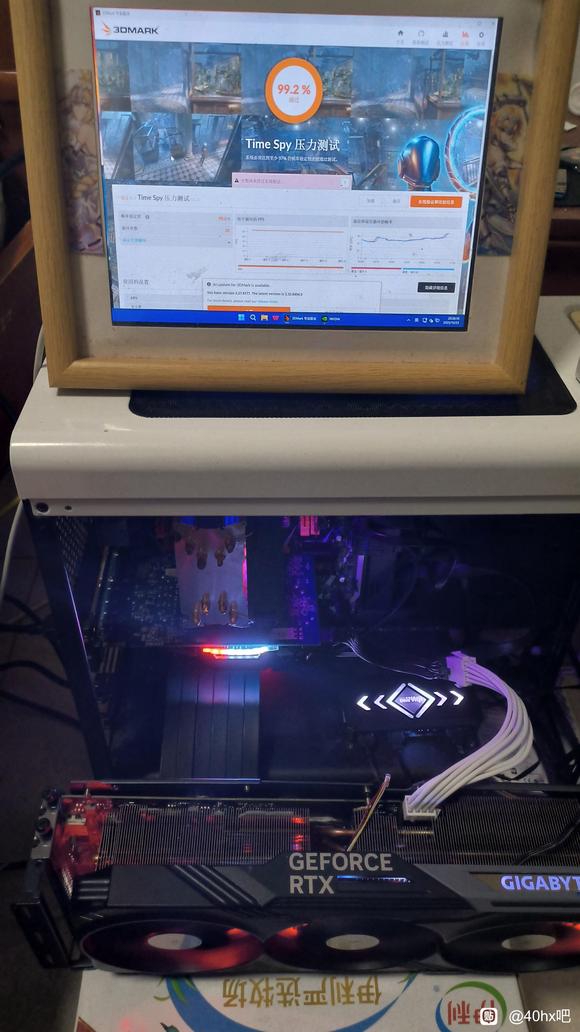

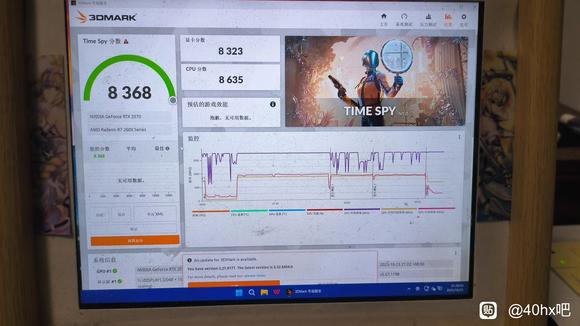

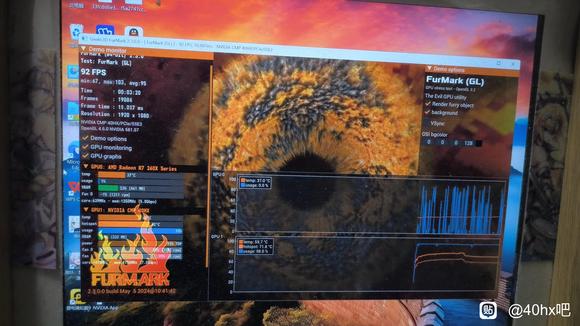

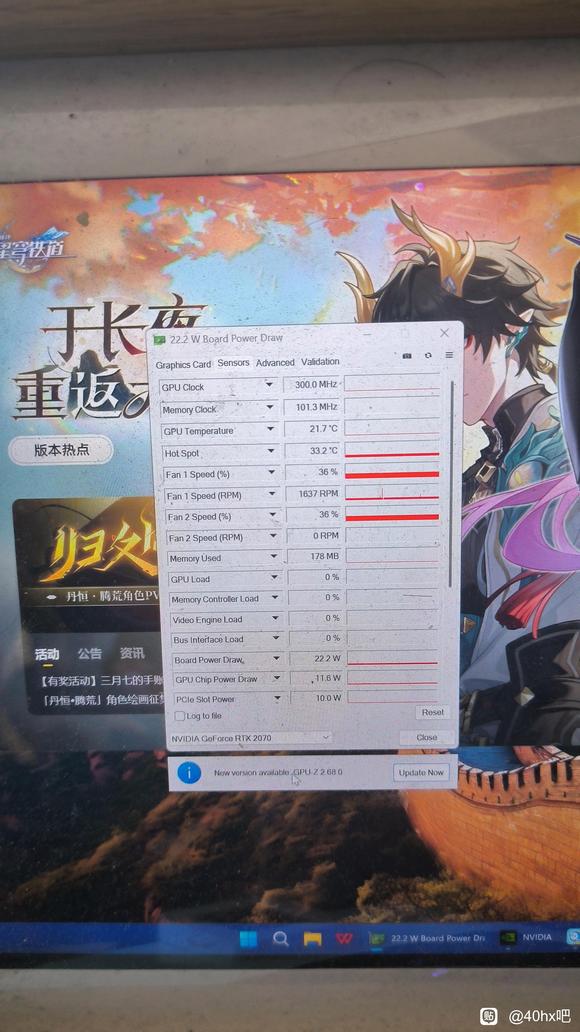

待机21度，烤鸡最高不超过60，如果自己调满风扇会更低。实现神光同步，线都是自己改造的之前的篇章教过怎么改，屏幕是用iPad自己改的2k屏名副其实的捡垃圾手工。游戏测试拉满画质的话温度也不会太高，降功耗温度会更低。3dmark压力测试通过率百分之99.2。

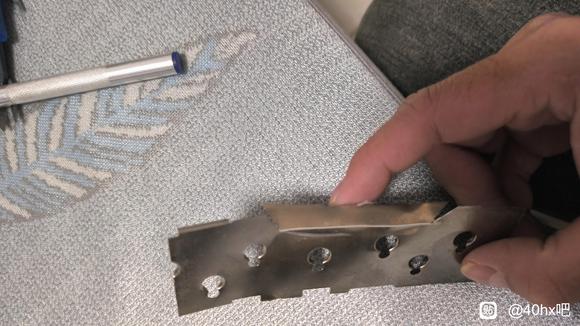

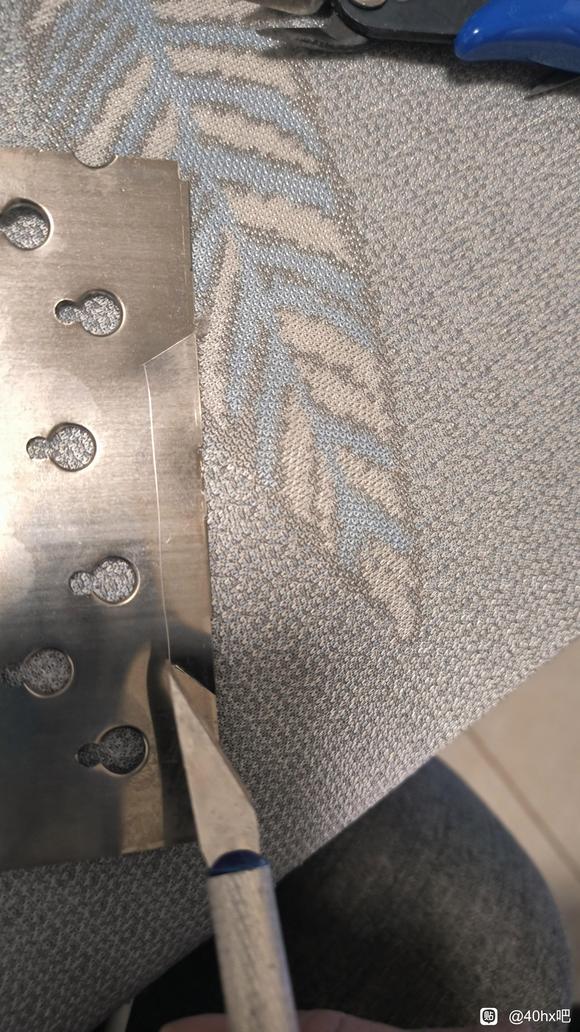

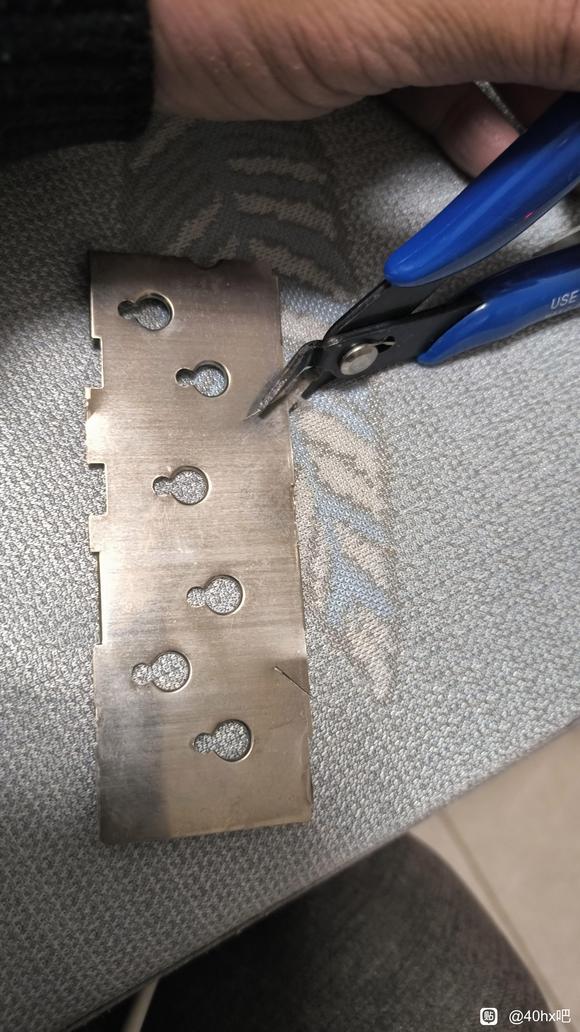

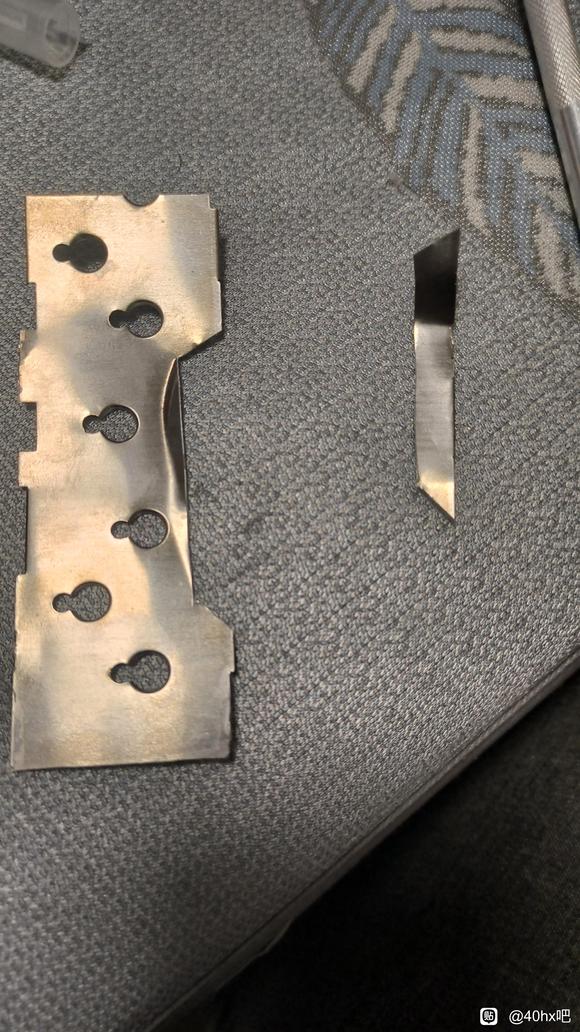

先说明一下怎么来切铝片，水口剪钳和刻刀非常的便宜加起来也就三块钱左右。首先用水口钳剪出两个口然后用刻刀划一刀，用手来回掰弯，就会发现可以轻松折下来。如果觉得硬就可以继续划一刀直到轻松掰弯位置。他会沿着轨迹。通过不断切割可以让散热器更好的把pcb板塞进去

接下来最难点的是这个均热板，因为他关系到固定pcb以及散热导热最关键的一点。我这个是已经切好了的但是还是有些遗憾其实本来可以弄得更简单。
说一下原理，有原本的均热板底座可以直接移植最好可惜40hx那个散热没法移植
我看了一下迪兰580 590 孔距53*53之类的都相当不错但是有的会弄到电容要注意。所以找均热板一定要找右侧右上角都比较短的就我切的那个位置。如图我是锯掉的，找这种均热板一定要中间是铜底最好也可以全铜的那种我也见过不过没买。其实可以尝试买一套便宜回来转手把风扇卖出这样大概10元就能买到那个均热板。
然后就是焊接最关键一点不要积热。底座可以选择3mm或者4mm厚的铜板也可以用原本4090均热板把四个角锯掉（这里需要角磨机）不会也可以不弄，底座大概十来块淘宝可以找具体不说了60*60就可以也可以搞大一点更好，锯掉的四个螺丝不要丢掉直接焊道背板对接位置我试了螺丝没有问题。

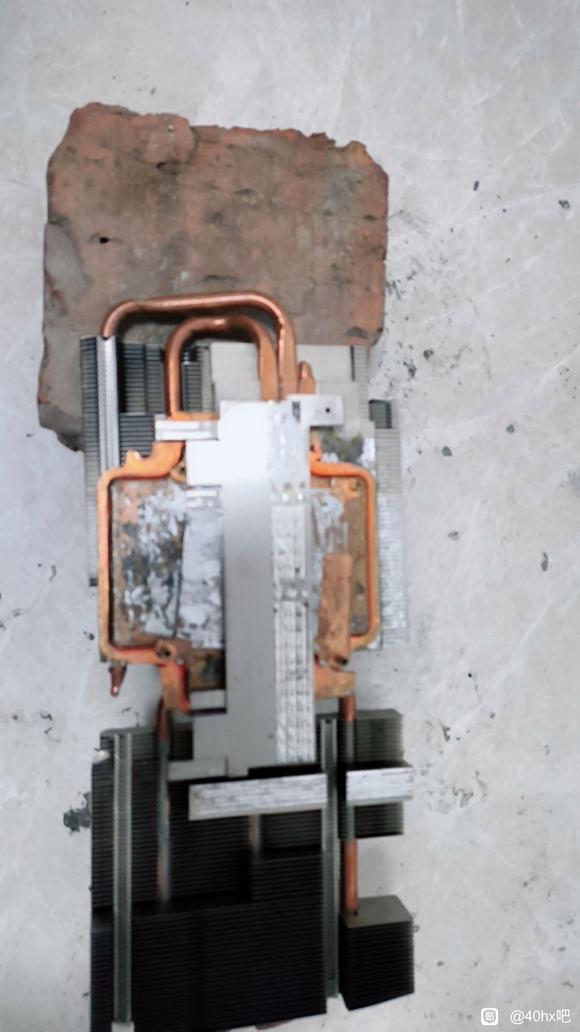

最后说一下焊均热板最关键的技巧就是压紧，对一定要压紧，不是黏住就效果好一定要贴合。所以这里的mvp是砖头开玩笑的。找个长一点东西夹在中间压好了在焊这样不仅核心还有边缘也能贴合。
